第10堂課：卷積神經網路 (Convolutional Neural Networks, CNN)

1. 引言：Network 架構與 CNN 簡介

本堂課將深入探討神經網路（Network）的架構設計，特別是 Convolutional Neural Network (CNN)。CNN 主要應用於影像處理，我們將透過這個例子來理解其設計理念以及如何提升模型表現。

什麼是 CNN？

• 縮寫： CNN
• 全稱： Convolutional Neural Network
• 主要用途： 專門設計用於影像相關任務，但應用範圍已擴展至其他領域。

CNN 的應用領域

• 影像分類： 給定圖片，判斷圖片內容。
• AlphaGo： 應用於圍棋AI。
• 語音處理、文字處理： 近年來也有應用，但需針對特性調整設計。

2. 影像分類問題與傳統 Fully Connected Network 的挑戰

影像分類目標

• 任務： 給予機器一張圖片，判斷其內容。
• 輸入： 固定大小的圖片，例如 $100\times 100$ 像素解析度。即使圖片大小不一，通常也會先 Rescale 到固定大小。
• 輸出： 每個類別用 One-Hot Vector 表示 ($\hat{y}$)。
  • 向量長度決定可辨識的物體種類數量（例如：$2000$ 種物體，向量長度即為 $2000$）。
  • 輸出經 Softmax 函數處理後得到 $y^{\prime }$。
• 目標： 最小化 $y^{\prime }$ 與 $\hat{y}$ 之間的 Cross Entropy。

影像的電腦表示：三維 Tensor

• 概念： 對於機器而言，一張圖片是一個三維的 Tensor。
  • 維度一： 圖片寬度 (Width)
  • 維度二： 圖片高度 (Height)
  • 維度三： 圖片的 Channel 數目
    • 彩色圖片：R (紅), G (綠), B (藍) 三個 Channel。
    • 黑白圖片：1 個 Channel。
• 數值： 每個 Channel 的每個 Pixel 都有一個數值，代表該顏色的強度。
• 例子： $100\times 100$ 解析度的彩色圖片，包含 $100\text{ (寬)}\times 100\text{ (高)}\times 3\text{ (Channel)}$ 個數值。

Fully Connected Network 的問題

若將三維影像 Tensor 直接「拉直」（Flatten）成一個巨大的向量作為 Fully Connected Network 的輸入，將面臨以下問題：

1. 參數爆炸 (Huge Number of Parameters)：

   • 圖片輸入向量長度：$100\times 100\times 3=30,000$ 維。
   • 假設第一層有 $1000$ 個 Neuron。
   • 第一層的 Weight 數量：$1000\text{ (Neuron)}\times 30,000\text{ (輸入維度)}=3\times 10^7$ (3千萬) 個參數。
   • 這麼多參數會導致模型訓練困難且需要龐大的計算資源。

2. Overfitting 風險增加：

   • 雖然多參數能增加模型彈性與能力。
   • 但參數越多，模型的彈性越大，越容易在訓練資料上表現良好，但在未見過的資料上表現不佳，即發生 Overfitting。

3. CNN 的核心概念 (第一種觀點：基於觀察的簡化)

為了解決 Fully Connected Network 的問題，CNN 引入了基於影像特性設計的簡化。

觀察一：重要 Pattern 具局部性 (Local Connectivity)

• 核心思想： 辨識影像中的物體，通常是透過偵測其局部出現的關鍵 Pattern (例如：鳥嘴、眼睛、鳥爪)。
• Neuron 僅需關注影像局部：
  • 偵測一個「鳥嘴」Pattern，並不需要檢視整張圖片。
  • Neuron 只需要看圖片的 一小部分 即可完成其偵測任務。

Receptive Field (感受野) 的概念

• 定義： 每個 Neuron 只關心其定義的特定局部區域，這個區域稱為 Receptive Field (RF)。
• 運作方式：
  1. Neuron 定義一個 RF (例如 $3\times 3\times 3$ 區域)。
  2. 將 RF 內的 $3\times 3\times 3=27$ 個數值拉直成向量，作為 Neuron 的輸入。
  3. Neuron 為這 $27$ 維向量的每個維度分配一個 Weight，加上 Bias，再通過 Activation Function 產生輸出。
• RF 的靈活性與常見設定：
  • 重疊： Receptive Field 之間可以彼此重疊。
  • 多個 Neuron 守備： 同一個 RF 範圍可以由多個不同的 Neuron 共同守備，以偵測不同的 Pattern。
  • 大小： RF 可以有不同大小 (例如 $3\times 3$, $11\times 11$)，但一般不會設太大 (常見 $3\times 3$)。
  • Channel 考量： RF 通常會考慮所有 Channel (R, G, B)。
  • 形狀： 通常為相連的正方形或長方形區域。
  • Kernel Size： Receptive Field 的高與寬合稱為 Kernel Size。

RF 掃描機制：Stride 與 Padding

• Stride (步長)： 決定 Receptive Field 移動的距離。例如 $\text{Stride}=2$ 表示每次移動兩格。
  • 為了確保 RF 之間有足夠重疊，以避免 Pattern 剛好落在 RF 之間而被遺漏，$\text{Stride}$ 通常設為 $1$ 或 $2$。
• Padding (補值)： 當 RF 超出影像邊界時，為了不遺漏邊緣的 Pattern，會用特定數值（最常見是 0，稱為 Zero Padding）來補齊超出部分的像素值。

觀察二：相同 Pattern 具空間不變性 (Parameter Sharing / Weight Sharing)

• 核心思想： 同一個 Pattern (例如鳥嘴) 可能出現在圖片的不同位置。
• 問題： 如果每個位置都需要一個獨立的 Neuron 去偵測「鳥嘴」，則會產生大量重複工作的 Neuron，導致參數過多。
• 解決方案：參數共享 (Parameter Sharing)：
  • 讓不同 Receptive Field 的 Neuron 共享相同的參數 (Weights)。
  • 雖然參數相同，但由於它們的輸入 (來自不同 RF) 不同，所以輸出也會不同。
  • 這種共享參數的 Neuron 集合，其實就是第二種觀點中提到的 Filter。

共享參數的具體實現：Filter

• Filter： 一組共享的參數。每個 Receptive Field 都會有一組 Neuron 負責守備 (例如 64 個 Neuron)，這些 Neuron 在不同的 RF 位置上，會共享同一組參數，這組參數即為一個 Filter。
• Filter 的命名： Filter1, Filter2, Filter3…

總結：Convolutional Layer 的誕生

• Convolutional Layer = Receptive Field (局部連接) + Parameter Sharing (權重共享)
• CNN 的模型偏差 (Model Bias)：
  • 相較於 Fully Connected Network，Convolutional Layer 的彈性較小 (限制 Neuron 只能看局部，並強制共享參數)。
  • 這意味著 CNN 的模型偏差較大，但這對於影像任務而言是好的。
  • 因為 CNN 是專為影像特性設計的，儘管有較大的偏差，但在影像任務上仍能表現優異，且不容易 Overfitting。
  • 警示： 若將 CNN 用於非影像任務，需仔細思考該任務是否也具備影像的這些特性。

4. CNN 的核心概念 (第二種觀點：Filter 的掃描與 Feature Map)

這是更常見的 CNN 介紹方式，本質上與第一種觀點相同，只是描述方式不同。

Filter 的定義與作用

• Filter 結構：
  • 每個 Filter 都是一個小型的三維 Tensor，其大小為 3 x 3 x Channel_Size。
  • Channel_Size 取決於輸入影像的 Channel 數目（彩色為 3，黑白為 1）。
• Filter 偵測 Pattern： 每個 Filter 的作用就是在影像中捕捉特定的局部 Pattern。Filter 內的數值就是模型需要學習的參數。

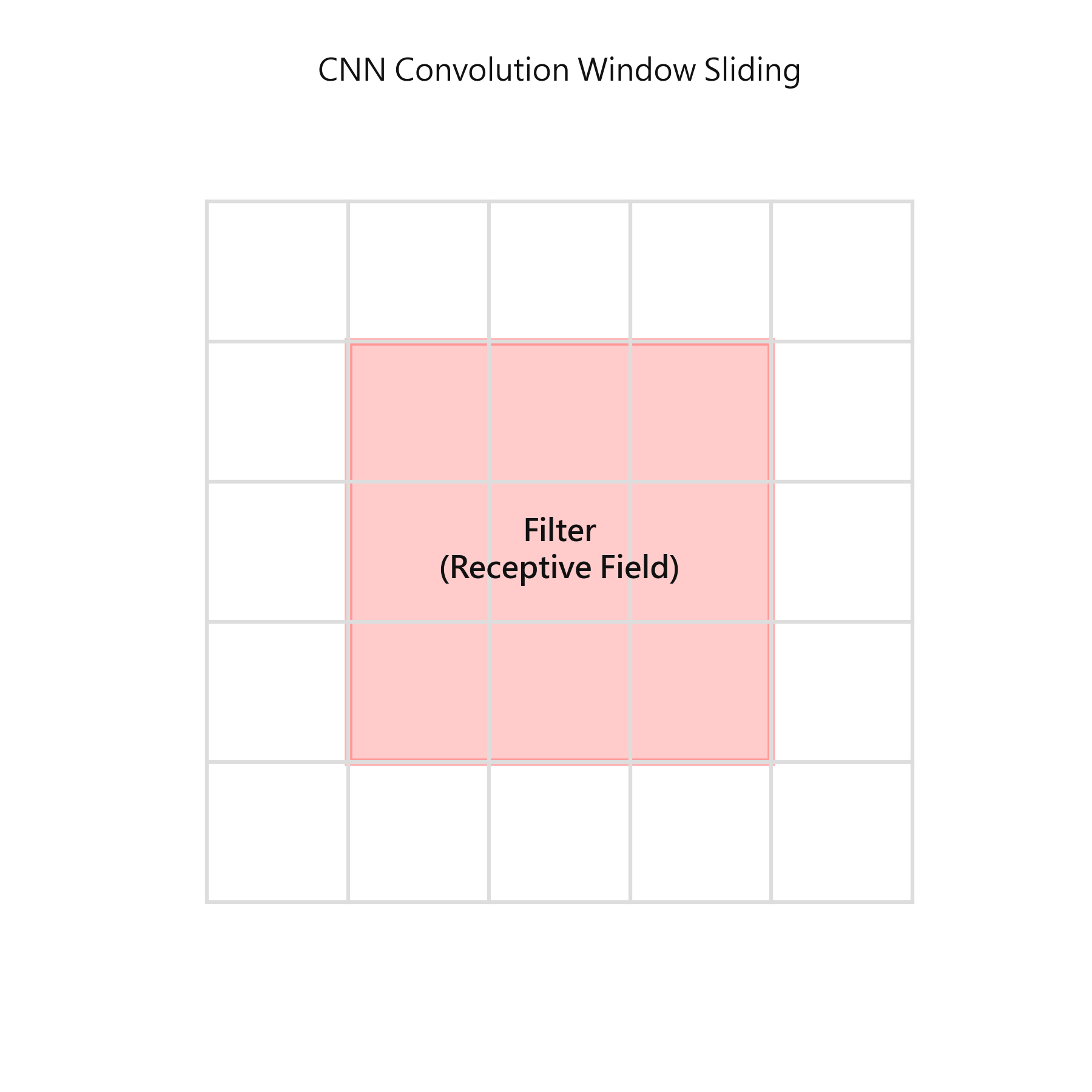

Convolution 操作實例

• 假設： $6\times 6$ 黑白圖片 ($\text{Channel}=1$)，Filter 大小 $3\times 3$。
• 步驟：
  1. 將 Filter 放在圖片的左上角。
  2. 將 Filter 內的所有數值與圖片該區域的數值進行 內積 (Inner Product) 運算，得到一個單一數值。
  3. Filter 根據 $\text{Stride}$ 往右移動（例如 $\text{Stride}=1$），重複步驟 2。
  4. 掃完一行後，Filter 往下移動（同樣根據 $\text{Stride}$），重複掃描整行。
  5. 直到 Filter 掃遍整張圖片為止。
• 結果： 一個 Filter 掃描圖片後，會產生一個數值矩陣，其中每個數值代表 Filter 在對應區域偵測到的 Pattern 强度。

Feature Map 的生成

• 概念： 每個 Filter 掃描完圖片後，都會產生一個數值矩陣，這個矩陣稱為 Feature Map (特徵圖)。
• 多個 Filter： 如果一個 Convolutional Layer 包含多個 Filter (例如 64 個 Filter)，則會產生 64 個 Feature Map。
• 新的「圖片」： 這些 Feature Map 可以被視為一張新的「圖片」，只是它的 Channel 數目不再是 RGB，而是與 Filter 的數量相同（例如 64 個 Channel）。

多層 Convolution 的效果：擴大感受野

• 問題： 如果 Filter 大小一直設為 $3\times 3$，如何偵測更大的 Pattern？
• 解答： 透過堆疊多層 Convolutional Layer。
  • 例如，第一層使用 $3\times 3$ Filter，其輸出 Feature Map。
  • 第二層再使用 $3\times 3$ Filter 處理第一層的 Feature Map。
  • 雖然每一層都只看 $3\times 3$ 的範圍，但在原始影像上，第二層的 $3\times 3$ Filter 實際上已經「看到」了原始影像的 $5\times 5$ 範圍。
  • 結論： Network 疊得越深，即使 Filter 尺寸不變，其在原始影像上的有效 感受野 也會越來越大，從而能偵測到更大的 Pattern。

5. 比較兩種 CNN 概念

特性	第一種觀點 (Neuron 簡化)	第二種觀點 (Filter 掃描)
核心概念	Receptive Field + Parameter Sharing	Filter 進行 Convolution
參數	Neuron 共享的 Weight	Filter 本身就是一組參數
操作	Neuron 關注其 Receptive Field 範圍內	Filter 掃過圖片，計算內積
結果	Neuron 輸出 (對應特定 Pattern 存在與否)	Feature Map (所有 Neuron 輸出的集合)
掃描機制	不同 Neuron 守備不同 Receptive Field	同一個 Filter 掃過整張圖片

• Bias： 在實作上，Filter 也通常會包含 Bias 數值。
• 命名由來： 「Convolutional Layer」之名來自於 Filter 掃過圖片的過程，這個數學操作即是 Convolution。

6. Pooling Layer：縮小影像維度

Pooling 的觀察基礎

• 核心思想： 對影像進行 Subsampling (例如將圖片縮小到 $1/4$)，通常不會影響我們對影像中物體的辨識。例如，一隻鳥的圖片縮小後，仍然是一隻鳥。
• 目的： 透過縮小影像尺寸來減少運算量，同時保持關鍵特徵。

Pooling 的運作方式 (Max Pooling 為例)

• 特性：
  • 無參數： Pooling Layer 本身不包含任何可學習的參數 (Weight)。因此，它更像是一個操作 (Operator) 或激活函數 (Activation Function)，而非傳統的 Layer。
  • 固定行為： 它的運言規則是固定好的，不需根據資料學習。
• Max Pooling：
  1. 將 Feature Map 中的數值，按固定大小分組 (例如 $2\times 2$)。
  2. 在每一組中，選擇 最大 的數值作為該組的代表。
• 其他 Pooling 方式：
  • Min Pooling： 選擇最小值。
  • Average Pooling： 選擇平均值。
  • 尺寸： Pooling 的分組大小 (例如 $2\times 2$, $3\times 3$, $4\times 4$) 可自定義。

Pooling 的作用與應用模式

• 作用：
  • 將 Feature Map 的空間尺寸縮小 (例如 $4\times 4$ 變成 $2\times 2$)。
  • Feature Map 的 Channel 數目保持不變。
  • 減少模型的參數和運算量。
• 應用模式： 通常是 Convolutional Layer 與 Pooling Layer 交替使用 (例如：兩次 Convolution 後接一次 Pooling)。

Pooling 的趨勢：Full Convolutional Networks

• 缺點： Pooling 會丟失一些精細的空間信息，對於需要處理微細物件的任務，可能會損害模型表現。
• 現代趨勢： 隨著運算能力的提升，許多先進的影像辨識網路開始捨棄 Pooling Layer，轉而使用 Full Convolutional Neural Network。
• 原因： Pooling 最主要目的是減少運算量，若運算資源充足，不使用 Pooling 有助於保留更多細節，可能獲得更好的效能。

7. CNN 網路的整體架構

一個經典的影像辨識 CNN 網路通常包含以下步驟：

1. 多層 Convolution 與 Pooling 的交替： 處理輸入圖片，提取不同層次的特徵。
2. Flatten (拉平)： 將最後一個 Pooling Layer 的輸出 (一個多 Channel 的圖片 Tensor) 拉直成一個巨大的向量。
3. Fully Connected Layer (全連接層)： 將 Flatten 後的向量輸入一或多個 Fully Connected Layer，進行高層次的特徵組合與分類。
4. Softmax Layer： 最終輸出為各類別的機率分佈，作為影像辨識的結果。

graph TD
    Input_Image["影像輸入 (3D Tensor)Node1["] --> Conv1["]Convolutional Layer 1"]
    Conv1 --> Feature_Map_1["Feature Map 1"]
    Feature_Map_1 -- Node2["輸出"] --> Pool1["Pooling Layer 1"]
    Pool1 --> Conv2["Convolutional Layer 2"]
    Conv2 --> Feature_Map_2["Feature Map 2"]
    Feature_Map_2 -- Node2["輸出"] --> Pool2["Pooling Layer 2"]
    Pool2 --> Flatten["Flatten Layer"]
    Flatten --> FC1["Fully Connected Layer 1"]
    FC1 --> FC_Output["最終分類層 (Softmax)"]
    FC_Output --> Output["分類結果"]

    subgraph Node3["核心觀察"]
        Obs_Local["局部 Pattern 觀察"]
        Obs_Spatial["Pattern 空間不變性觀察"]
        Obs_Subsample["影像 Subsampling 觀察"]
    end

    subgraph Node4["CNN 組件原理"]
        RF["Receptive Field"]
        PS["Parameter Sharing"]
        Filter["Filter / Kernel"]
        Feature_Map["Feature Map"]
    end

    Obs_Local --> RF
    Obs_Spatial --> PS
    PS --> Filter
    RF --> Conv_Principle["Convolutional Layer 原理"]
    Filter --> Conv_Principle

    Conv_Principle --> Conv1
    Conv_Principle --> Conv2

    Obs_Subsample --> Pool_Principle["Pooling Layer 原理"]
    Pool_Principle --> Pool1
    Pool_Principle --> Pool2

8. CNN 的應用範例：AlphaGo

圍棋盤面的表示

• 輸入： 棋盤上的黑子、白子位置。
• 輸出： 下一步最佳落子位置（一個 $19\times 19$ 個類別的分類問題）。
• 盤面表示成圖片：
  • 棋盤可以視為 $19\times 19$ 解析度的圖片。
  • 每個棋盤位置 (Pixel) 以 $48$ 個 Channel 來描述，包含該位置的各種棋局特性 (例如是否被叫吃、周圍顏色等)。
  • 因此，AlphaGo 的輸入是一個 $19\times 19\times 48$ 的三維 Tensor。

CNN 適用於圍棋的特性

圍棋與影像有許多共通的特性，使得 CNN 適用於此任務：

1. 局部 Pattern： 圍棋中許多重要 Pattern (例如「叫吃」) 只需要看棋盤的局部區域即可判斷。
   • AlphaGo 的第一層 Filter 大小為 $5\times 5$，顯示設計者認為許多關鍵 Pattern 在 $5\times 5$ 範圍內可被偵測。
2. Pattern 空間不變性： 相同的 Pattern (例如「叫吃」) 可以出現在棋盤的任何位置。
   • 這與影像中「鳥嘴」可在不同位置出現的特性相似。

AlphaGo 的網路架構揭密：無 Pooling 層的設計

• 論文發現： 仔細閱讀 AlphaGo 的原始論文附件會發現，其網路架構並沒有使用 Pooling Layer。
• AlphaGo 的結構：
  • 輸入：$19\times 19\times 48$ 的 Image。
  • 第一層：Zero Padding, Kernel Size $5\times 5$, $192$ 個 Filter, $\text{Stride}=1$, 激活函數 ReLU。
  • 第二層至第十二層：Zero Padding, Kernel Size $3\times 3$, $192$ 個 Filter, $\text{Stride}=1$, 激活函數 ReLU。
  • 最後層：Softmax (用於分類)。
• 重要啟示：
  • 類神經網路的設計存乎一心。
  • 不要盲目套用其他領域的經驗（例如影像辨識常用 Pooling）。
  • 必須深入思考任務本身的特性，設計最合適的網路架構。圍棋作為一個精細的任務，捨棄 Pooling 有助於保留棋盤上每一點的細微資訊，反而更適合。

9. CNN 的限制與解決方案

無法處理影像縮放與旋轉

• 問題： CNN 本身並不具備處理影像縮放 (Scaling) 或旋轉 (Rotation) 變化的能力。
  • 例如，如果訓練時只看過特定大小的狗圖片，當狗被放大或旋轉後，CNN 可能就無法正確辨識。
  • 從數學角度看，即使形狀相同，但放大或旋轉後，拉直成向量的數值會完全不同，CNN 會將其視為完全不同的輸入。
• Translation Invariance (平移不變性) vs. Scaling/Rotation Invariance： CNN 由於 Filter 掃描的機制，對平移變動有一定程度的魯棒性（Pattern 平移，Filter 也能在新的位置找到），但對縮放和旋轉則不然。

Data Augmentation (數據增強) 的必要性

• 目的： 為了讓 CNN 能夠處理縮放和旋轉問題，必須在訓練時進行 Data Augmentation。
• 方法：
  • 將訓練圖片進行隨機裁剪、放大、縮小。
  • 將訓練圖片進行隨機旋轉。
  • 讓 CNN 在訓練階段就見識到同一個物件在不同大小、不同角度下的呈現方式。

更多進階架構

• 存在一些架構專門處理 Scaling 和 Rotation 問題，例如 Spatial Transformer Layer。

10. 其他應用領域

語音與文字處理

• CNN 近年來也廣泛應用於語音識別和自然語言處理任務。
• 重要考量： 若要將 CNN 用於語音或文字處理，必須重新設計其 Receptive Field 和參數共享機制，使其符合語音或文字資料的特性。
• 警示： 不應直接將影像領域的 CNN 架構套用到語音或文字上，因為它們的資料結構和 Pattern 特性不同。

---

隨堂測驗

測驗一

為什麼傳統的 Fully Connected Network (全連接層) 不適合直接處理高解析度影像，會面臨哪些主要問題？

點擊查看解答

傳統的 Fully Connected Network 直接處理高解析度影像會面臨兩大問題：

1. 參數爆炸 (Huge Number of Parameters)： 影像（如 $100\times 100\times 3$ 的圖片）被拉直成一個巨大的向量作為輸入，如果第一層有許多 Neuron，將導致模型參數數量非常龐大。例如，$100\times 100\times 3$ 維的輸入向量和 $1000$ 個 Neuron 的第一層，會產生 $3\times 10^7$ 個連接權重，這使得模型難以訓練且計算資源需求高。
2. Overfitting (過度擬合) 風險增加： 參數數量過多雖然增加了模型的彈性，但也使其更容易在訓練資料上學習到過於細節或噪音的模式，導致在未見過的新資料上表現不佳。

測驗二

請說明構成 Convolutional Layer 的兩個核心觀察（或稱簡化），並解釋它們如何解決傳統網路的問題。

點擊查看解答

構成 Convolutional Layer 的兩個核心觀察是：

1. 重要 Pattern 具局部性 (Local Connectivity)： 許多影像中的關鍵特徵（如鳥嘴、眼睛）只需要觀察圖片的一小部分區域即可被偵測。
   • 解決方案：Receptive Field (感受野)。每個 Neuron 只連接到輸入影像的一個局部區域（稱為 Receptive Field），而不是整張圖片。這大幅減少了每個 Neuron 的連接數量，從而減少了模型的總參數。
2. 相同 Pattern 具空間不變性 (Parameter Sharing / Weight Sharing)： 同樣的 Pattern（例如「圓圈」）可能出現在圖片的不同位置。
   • 解決方案：參數共享 (Parameter Sharing)。在不同的 Receptive Field 上，負責偵測相同 Pattern 的 Neuron 共享同一組參數（即 Filter）。這意味著我們不需要為每個位置的每個 Pattern 訓練獨立的參數，進一步大幅減少了模型的總參數。

這兩個簡化有效地減少了模型參數，降低了 Overfitting 的風險，同時利用了影像的固有特性，使模型在影像任務上更有效率。

測驗三

李宏毅教授在課程中特別提到 AlphaGo 的 CNN 結構中缺少了哪一個常見的組件？這個發現對於我們理解神經網路設計有何重要啟示？

點擊查看解答

李宏毅教授提到，根據 AlphaGo 的原始論文附件，其 CNN 結構中**沒有使用 Pooling Layer**。

這個發現的重要性在於：

• 設計思維的重要性： 它強調了在設計神經網路架構時，不能盲目地套用其他領域（如影像辨識）的常用組件。每個問題都有其獨特的特性。
• 理解組件目的： Pooling Layer 的主要目的是為了減少運算量並提供一些平移不變性。然而，對於圍棋這種需要精確判斷棋盤上每一個細微變化的任務，捨棄 Pooling 有助於保留棋盤上所有位置的詳細資訊，這對最終的棋局判斷至關重要。
• Context-Dependent 設計： 成功的網路架構是針對特定任務和數據特性進行深思熟慮後設計的。這提醒我們，設計類神經網路是一個結合理論與實踐的藝術，需要深入理解問題本身。
